Aansluittrechter

AT110

Op de lijst favorieten

met axiale tolerantiecompensatie
Eenvoudige montage van dampdichte folie via lijmflens
Struikelvrije montage volgens DGUV 38 §12a dankzij antislip-inzetstuk

Aansluittrechter met geïntegreerd antislip-inzetstuk om in het beton van de bodemplaat te storten voor optimale afdichting naar de KG-buis. Ter compensatie van een verloop (na storting in het beton) tussen valbuis en bodemafvoer in elke richting.

Feiten

Voordelen:

Vervangt rechthoekige uitsparingen en dus uitgebreide werkzaamheden achteraf
eenvoudige en snelle montage
Gas- en waterdichte verbinding met de vloerplaat dankzij geïntegreerde 3-brugs-afdichting
TPE-afdichtingslippen voor afdichting naar de KG-buis
Antislip-inzetstuk met perforatie en gleuven om vuil op te vangen kan tijdens de bouwfase voor de drainage van vloerplaten worden gebruikt
Insnijding voor optimale bevestiging in beton

Leveringsomvang:

Spanband
Antislip-inzetstuk

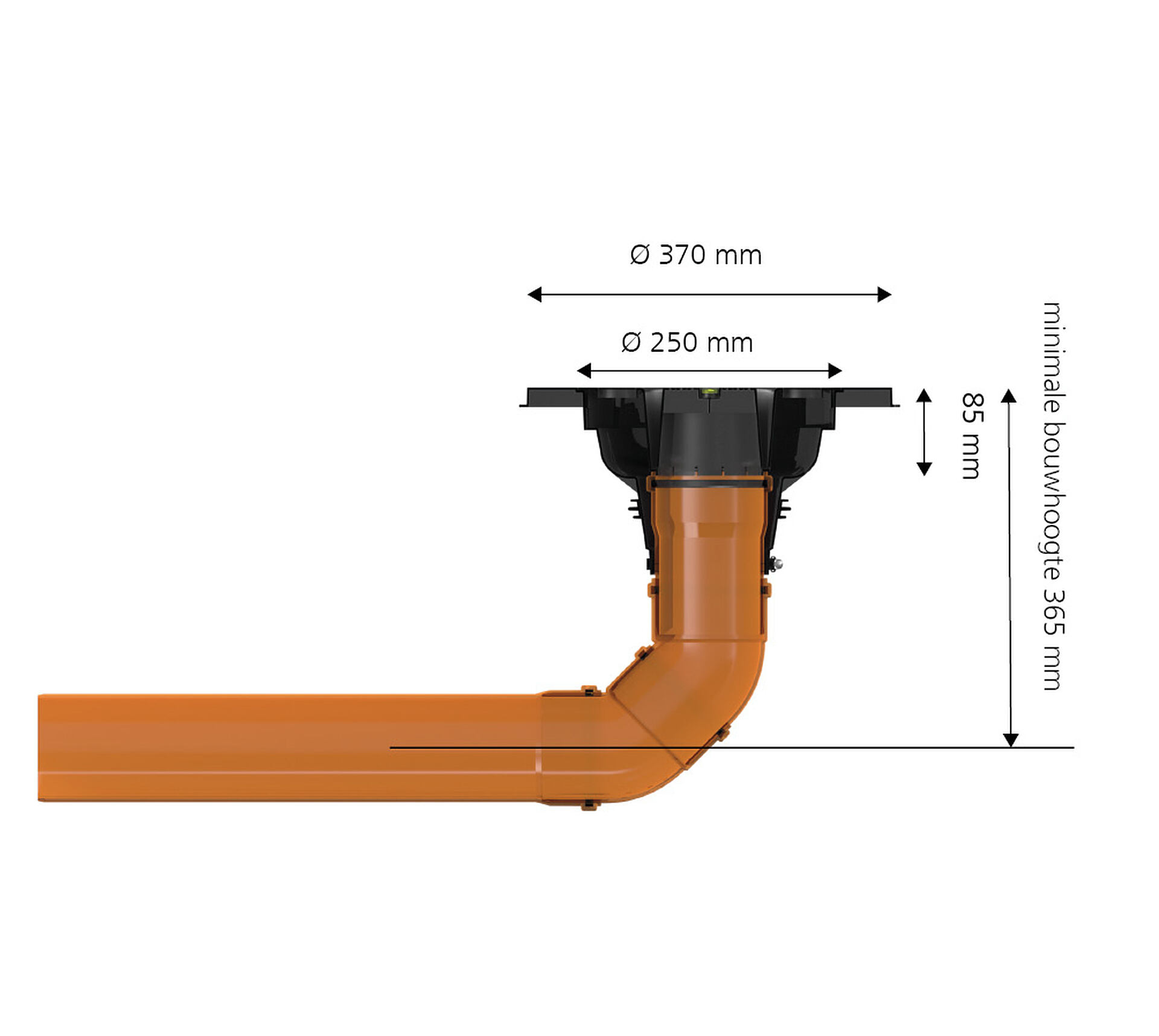

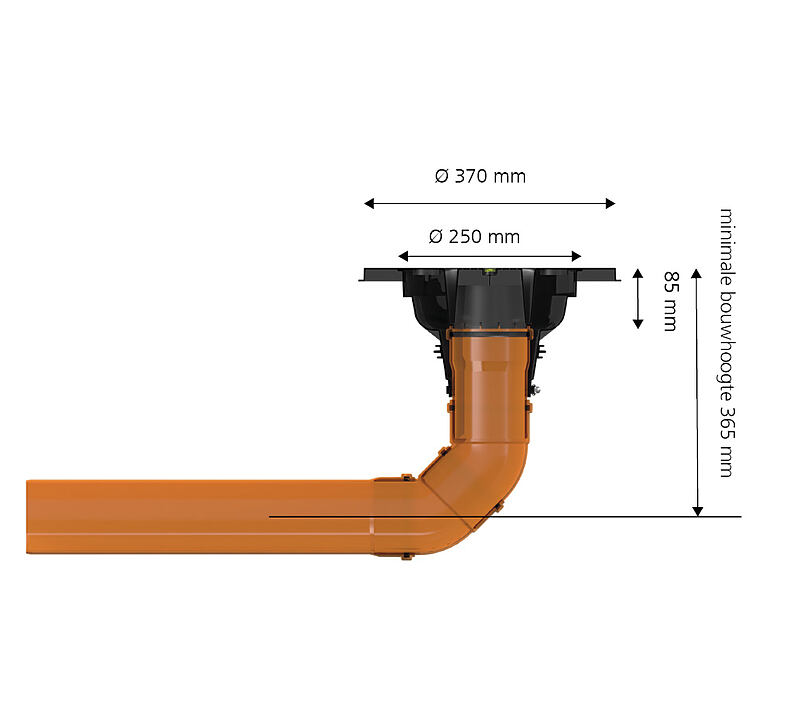

Afmetingen:

Diameter: 385 mm
Voor KG-buis Ø 110 mm

Kenmerken:

Flens van 50 mm rondom voor montage van dampdichte folie

Toepassingsgebied:

Klasse van blootstelling aan water DIN 18533: W1-E
Belastbaarheidsklasse waterdicht beton 1 i 2

Materiaal:

Antislip-inzetstuk: PP
Trechter: ABS/TPE

Dichtheid:

gas- en waterdicht
radondicht

Keuringen/normen:

KG2000-buizen volgens DIN EN 14758
KG-buizen volgens DIN EN 13476-2

Downloads

Brochures

AT110 (PDF, 3MB)

Montagehandleiding

AT110 (PDF, 787KB)

Testberichten

Datasheet & aanbestedingstekst

Om de datasheet en de aanbestedingsteksten te kunnen downloaden, moet u eerst het product hieronder samenstellen om vervolgens met het symbool Download symbol het downloaden te starten.

Varianten

geschikt voor communicatieleidingen Ø (mm)	Bestelcode	Verpakkingseenheid	Artikelnummer	GTIN
110	AT110	1	827001601	4052487171663	Uw download voor de gekozen variant: Datasheet Download (.pdf) Aanbestedingsteksten Tekstweergave (.txt) Word (.docx) Aantal:
110	AT110	8	827001601	4052487224314	Uw download voor de gekozen variant: Datasheet Download (.pdf) Aanbestedingsteksten Tekstweergave (.txt) Word (.docx) Aantal:
110	AT110	32	827001601	4052487224321	Uw download voor de gekozen variant: Datasheet Download (.pdf) Aanbestedingsteksten Tekstweergave (.txt) Word (.docx) Aantal:
