Aardingsdoorvoer

voor afdichting van gebouwen volgens DIN 18533 (zwarte inbouwdoos)

HEA W

Op de lijst favorieten

Aardingsdoorvoer - voor afdichting van gebouwen volgens DIN 18533 (zwarte inbouwdoos)

gepatenteerde beveiliging tegen verdraaien door speciale omtrek van de contactring

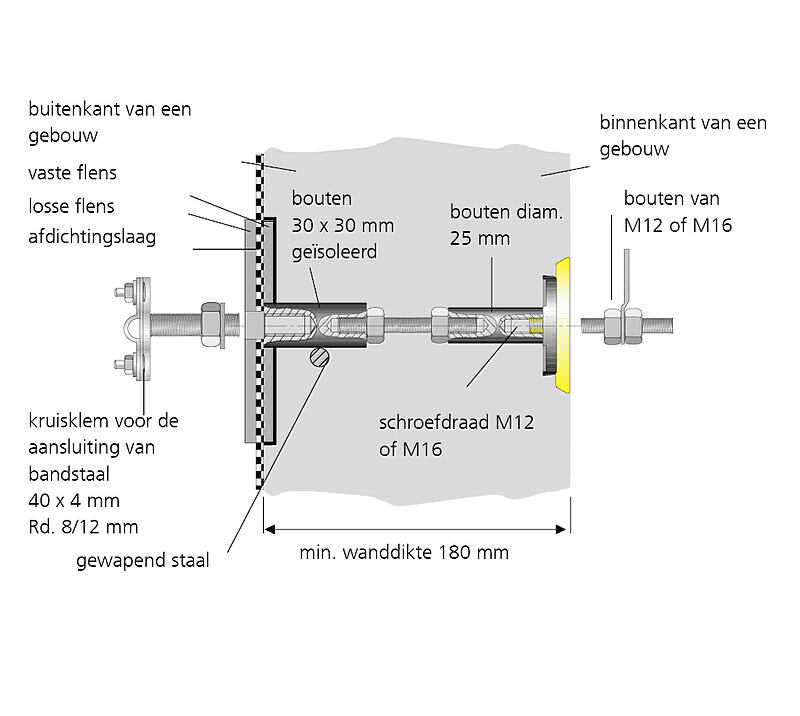

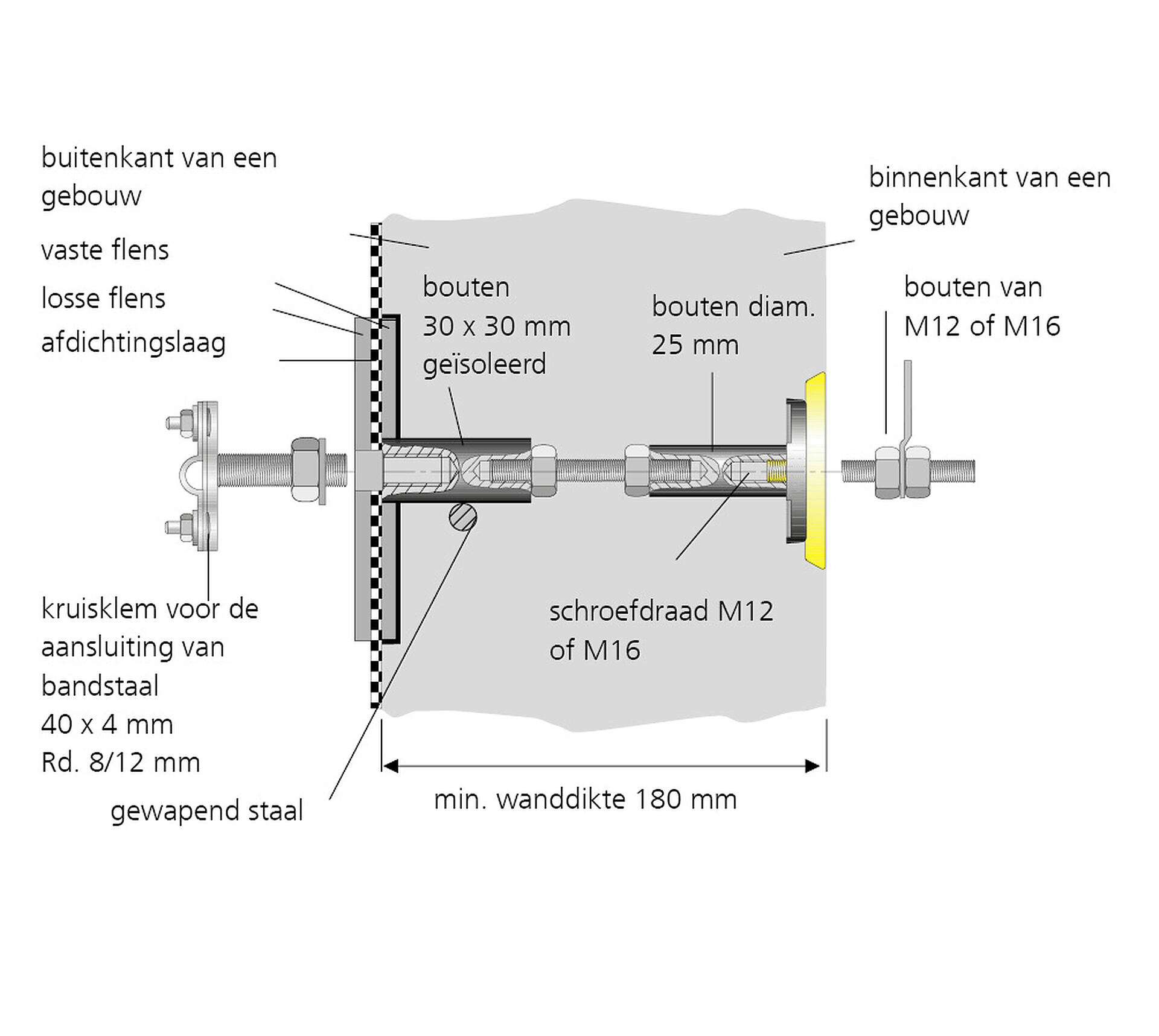

Voor inbouw in lijn met de bekisting in gebouwen met een buitenafdichting volgens DIN 18533. De integratie van de buitenafdichting gebeurt met een vaste/losse flens. Via de kruisklem of de aansluitschroef wordt de aarding aangesloten.

Feiten

Voordelen:

geschikt voor zwarte inbouwdoos
tweezijdig waterdichte aansluitschroef (blind)
corrosiebestendig

Leveringsomvang:

Kruisklem met schroefdraad M20

Afmetingen:

Vaste/losse flens: Øa 210 mm
Geleidende kern: rond, Ø 25 mm
Geleidende kernverbinding: met schroefbouten M16
Contactring: Ø 72 mm
Minimum wanddikte: 180 mm

Toepassingsgebied:

Klasse van blootstelling aan water DIN 18533: W1-E, W2.1-E en W2.2-E

Materiaal:

Vaste/losse flens: V4A (AISI 316L)
Geleidende kern en contactring: roestvrijstaal V4A (AISI 316L)
Geleidende kernverbinding: St37, verzinkt
Bekistingspanelen: PE
Kruisklem M20: roestvrijstaal V4A (AISI 316L)

Keuringen/normen:

Volgens DIN 18014
DIN EN 62305-3
VDE 0185-305-3 (met bliksemafleider)

Downloads

Montagehandleiding

HEA W (PDF, 311KB)

Testberichten

HEA W Nr. 20_389-4 (PDF, 586KB)

Datasheet & aanbestedingstekst

Om de datasheet en de aanbestedingsteksten te kunnen downloaden, moet u eerst het product hieronder samenstellen om vervolgens met het symbool Download symbol het downloaden te starten.

Varianten

Wanddikte (mm)	Schroefaansluiting	Bestelcode	Artikelnummer	GTIN
200	M12	HEA W M12/200	1700040200	4052487136518	Uw download voor de gekozen variant: Datasheet Download (.pdf) Aanbestedingsteksten Tekstweergave (.txt) Word (.docx) Aantal:
240	M12	HEA W M12/240	1700040240	4052487136525	Uw download voor de gekozen variant: Datasheet Download (.pdf) Aanbestedingsteksten Tekstweergave (.txt) Word (.docx) Aantal:
250	M12	HEA W M12/250	1700040250	4052487136549	Uw download voor de gekozen variant: Datasheet Download (.pdf) Aanbestedingsteksten Tekstweergave (.txt) Word (.docx) Aantal:
300	M12	HEA W M12/300	1700040300	4052487136556	Uw download voor de gekozen variant: Datasheet Download (.pdf) Aanbestedingsteksten Tekstweergave (.txt) Word (.docx) Aantal:
365	M12	HEA W M12/365	1700040365	4052487136563	Uw download voor de gekozen variant: Datasheet Download (.pdf) Aanbestedingsteksten Tekstweergave (.txt) Word (.docx) Aantal:
400	M12	HEA W M12/400	1700040400	4052487136594	Uw download voor de gekozen variant: Datasheet Download (.pdf) Aanbestedingsteksten Tekstweergave (.txt) Word (.docx) Aantal:
500	M12	HEA W M12/500	1700040500	4052487136648	Uw download voor de gekozen variant: Datasheet Download (.pdf) Aanbestedingsteksten Tekstweergave (.txt) Word (.docx) Aantal:

Wanddikte (mm)	Schroefaansluiting	Bestelcode	Artikelnummer	GTIN
200	M16	HEA W M16/200	1700041200	4052487136662	Uw download voor de gekozen variant: Datasheet Download (.pdf) Aanbestedingsteksten Tekstweergave (.txt) Word (.docx) Aantal:
240	M16	HEA W M16/240	1700041240	4052487136730	Uw download voor de gekozen variant: Datasheet Download (.pdf) Aanbestedingsteksten Tekstweergave (.txt) Word (.docx) Aantal:
250	M16	HEA W M16/250	1700041250	4052487136785	Uw download voor de gekozen variant: Datasheet Download (.pdf) Aanbestedingsteksten Tekstweergave (.txt) Word (.docx) Aantal:
300	M16	HEA W M16/300	1700041300	4052487136778	Uw download voor de gekozen variant: Datasheet Download (.pdf) Aanbestedingsteksten Tekstweergave (.txt) Word (.docx) Aantal:
365	M16	HEA W M16/365	1700041365	4052487136761	Uw download voor de gekozen variant: Datasheet Download (.pdf) Aanbestedingsteksten Tekstweergave (.txt) Word (.docx) Aantal:
400	M16	HEA W M16/400	1700041400	4052487136754	Uw download voor de gekozen variant: Datasheet Download (.pdf) Aanbestedingsteksten Tekstweergave (.txt) Word (.docx) Aantal:
500	M16	HEA W M16/500	1700041500	4052487136747	Uw download voor de gekozen variant: Datasheet Download (.pdf) Aanbestedingsteksten Tekstweergave (.txt) Word (.docx) Aantal:
